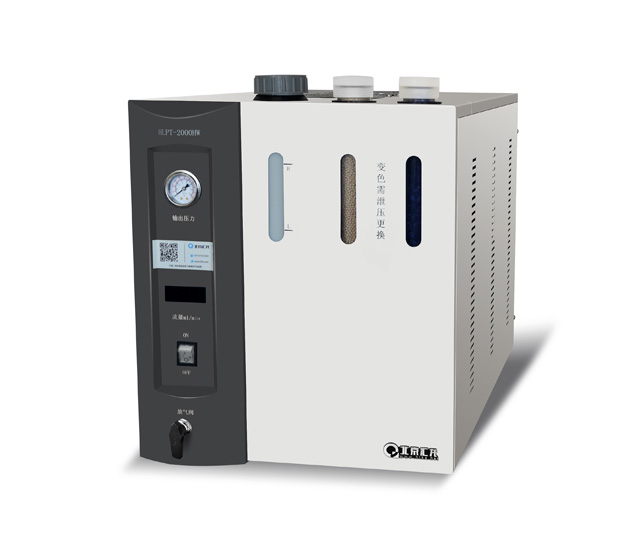

氫氣發生器的結構特點是什么

　　氫氣發生器主要由電解系統、壓力控制系統、凈化系統和顯示系統組成。通過電解水產生氫氣，產生的氧氣則放空進入大氣。具有電解面積大、池溫低、性能好、產氣量大、純度高的優點。

　　1氫氣發生器的工作原理

　　1.純水電解制氫

　　把滿足要求的電解水(電阻率大于1MΩ/cm，電子或分析行業用的去離子水或二次蒸餾水皆可)送入電解槽陽極室，通電后水便立刻在陽極分解：2H2O=4H++ 2O2-，分解成的負氧離子(O2-)，隨即在陽極放出電子，形成氧氣(O2)，從陽極室排出，攜帶部份水進入水槽，水可循環使用，氧氣從水槽上蓋小孔放入大氣。氫質子以水合離子(H+?XH2O)的形式，在電場力的作用下，通過SPE離子膜，到達陰極吸收電子形成氫氣，從陰極室排出后，進入氣水分離器，在此除去從電解槽攜帶出的大部分水份，含微量水份的氫氣再經干燥器吸濕后，純度便達到99.999%以上。

　　2.堿液電解制氫

　　工作原理是傳統隔膜堿液電解法。電解槽內的導電介質為氫氧化鉀水溶液，兩極室的分隔物為航天電解設備用優質隔膜，與端板合為一體的耐蝕、傳質良好的格柵電極等組成電解槽。向兩極施加直流電后，水分子在電解槽的兩極立刻發生電化學反應，在陽極產生氧氣，在陰極產生氫氣。反應式如下：陽極： 2OH--2e → H2O+1/2O2↑ 陰 極： 2H2O +2e →2OH- +H2↑ 總反應式： 2H2O → 2 H2↑ +O2↑ 本儀器對壓控、過壓保護、流量顯示、流量追蹤等均實行自動控制;使輸出氫氣能在恒壓下，根據氣相色譜儀用氫氣量，實現全自動調節(在產氣量范圍內)。

　　2氫氣發生器的結構特點

　　1、零極距，高活性SPE催化電極;

　　2、傳質、傳熱化學工藝性能優秀的復極多元電解槽結構;

　　3、電化學性、抗蝕性、耐鈍化性等優越的復極多元電解槽選材;

　　4、齊全、完善、可靠的電氣自動控制系統。

　　3氫氣發生器的工藝流程

　　1、水槽蓋 2、水槽 3、供水管 4、電解電源 5、氣水分離器 6、壓力表 7、六通

　　8、壓力保護器 9、干燥器 10、放氣閥 11、控制器 12、冷凝回水管

　　13、氫、水出口管 14、氧、水出口管 15、電解槽
